HLS90型混凝土拌合樓,混凝土攪拌樓設備,砼拌合樓產品結構特點：

⑴機架：機架分上機架和下機架。上機架頂部安裝水泥秤、水秤及其支架、砂石集料斗及支架，上機架中部安裝攪拌主機，下部安裝卸料斗；下機架是上機架的支撐部件，一二層平臺之間設有扶梯，主樓上半部采用彩板封閉。

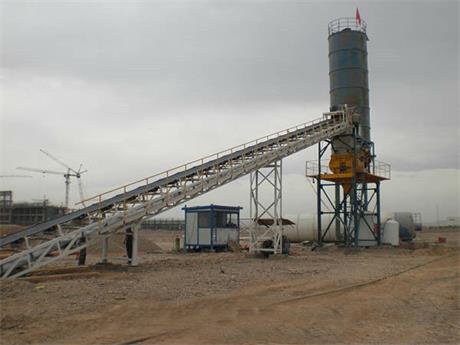

⑵骨料供給系統：PL1600A型配料機由倉架、倉體、皮帶機、計量斗、計量杠桿及傳感器組成。倉體是3個8m3的儲料倉及圍板，倉下口敞開式，骨料分別由3臺皮帶輸送機輸送至計量斗，計量方式是計量杠桿---傳感器---電子秤，自動完成砂、石等物料的配料。計量斗下部是1臺皮帶機，將骨料送至18o皮帶機。18o皮帶機由電動滾筒、槽型托輥、下托輥、清掃器、輸送帶、張緊裝置、接料槽和機架組成。將骨料送至集料斗。集料斗由斗體、支架、開關門裝置、防塵罩組成。將骨料投入攪拌機。

⑶水泥供給系統：水泥（粉煤灰）筒倉由支架、筒體、卸料門、除塵器、破拱裝置、輸料管等組成。水泥經敞開卸料門進入螺旋輸送機。螺旋輸送機由整機和吊裝裝置組成。將水泥輸送至水泥秤。水泥秤由計量斗及拉桿、蝶閥、傳感器、除塵管組成。將水泥投入攪拌機。

⑷水供給系統：水箱或水池，根據水的資源條件用戶自備水路系統由水泵及支架、水管及管件等組成。將水輸送至水秤。水秤由計量斗及拉桿、蝶閥、傳感器組成。將水投入攪拌機。

⑸液態外加劑供給系統：儲料桶由兩套儲料桶及支座、不銹鋼泵及支座、排液管閥等組成。管路系統由膠管、管件、閥門、電磁閥組成。將液態外加劑送至其計量秤。外加劑計量秤由計量斗及拉桿、蝶閥、傳感器及支架組成。將液奢望外加劑投入水秤，與水一并投入攪拌機。

⑹壓縮空氣供給系統：由空壓機、三聯體、管路、電磁換向閥、快換接頭、空氣過濾器等組成。將壓縮空氣送至氣缸、蝶閥、破拱等用氣點。

90型混凝土攪拌樓,商品砼拌合樓是在收集同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備。它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。

①攪拌混凝土質量好：主機：合資品牌1500主機或國產自制主機。

②生產率高：自動攪拌循環時間設計為1分鐘。幾個稱重計 量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送 骨料。水泥倉采用進口氣墊破拱裝置，確保水泥的順利輸送。

③計量精度高：采用的 PLD2400型混凝土配料機是一種攪拌站專用自動配料設備。選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高 。四 個計量斗代替累計皮帶秤，避免皮帶機頻繁啟動。

④可靠性高、安全性能好：控制系統 采用原裝進口工控機，功能多、容量大、抗干擾能力強，所有關鍵零部件均采用進口原裝件，提高了控制系統的可靠性、安全性。

⑤布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。本站可選用200t、150t、100t水泥倉，水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機規格Φ325、Φ273供用戶選用。

⑥上料的多樣性：骨料倉上料可用裝載機上料，也可用推土機和斜皮帶機上料。根據 本站所處的使用環境和地域位置以及用戶的要求，提供主體部分開式圍欄和全封閉式彩板結構。該攪拌站骨料輸送系統采用18度平皮帶方式，這種輸送形式具有故障率小的優點，是一種理想的骨料輸送方式。

⑦屬環保機型：主體部分設有除塵器，防止粉塵外揚。

⑧配有兩套監視系統：可隨時觀察攪拌站的下料、運轉情況。

90型混凝土攪拌樓的發展前景

由于90型混凝土攪拌樓，混凝土攪拌站本身和選用混凝土攪拌樓的工程機械具有很多優點，因此，今后我國的需求量將持續增長，并有以下主要發展趨勢。

　　1.發展大中型混凝土攪拌樓具有簡化泵結構和節省工程機械建設投資的突出優點，一般可降低成本40%～60%，縮短工期1/2～2/3。因此，將在市政、工礦、環保和工農業給排水等方面得到越來越廣泛的應用。預計將來的需求量將較大。

　　2.發展多功能多用途混凝土攪拌樓，由于我國混凝土攪拌樓的形式和國外著名的混凝土攪拌站生產廠的產品相比還不夠多，如帶有切割裝置的泵、多級泵、抽送腐蝕性介質的混凝土攪拌樓等生產的還很少，然而其市場的需求量又很大，因此，具有很好的發展前途。

　　3.開發高可靠性機械密封機械密封是混凝土攪拌樓的關鍵部分，采用兩道單端面機械密封，這樣介質的壓力可以作用到端面，泄漏方向?yàn)閮?nèi)流型，這些都是有利的，但結構稍復雜。在油室內裝雙端面機械密封，兩側的端面應采用不同的結構型式，使介質的壓力能作用到下側的端面上，否則只靠彈簧力，密封端面的反推力易使端面打開。因此，還應進一步在結構和材料方面進行研究，提高其可靠性和壽命。

　　4.新材料新技術新工藝等將逐步應用普通泵已使用不銹鋼、氟塑料(F46)、襯塑、襯膠、噴涂陶瓷等，所有這些材料應當盡快應用到混凝土攪拌樓上，擴大潛水泵的應用領域。而計算機輔助設計、輔助制造和輔助測試等新技術、新工藝的應用也勢在必行。事實證明，新技術、新材料、新工藝的應用，不但解放勞動生產力，而且還可以保證產品質量穩定可靠。

　　5.注意混凝土攪拌樓的外觀質量并逐步打入國際市場我國的混凝土攪拌站在國際市場上有著明顯的價格競爭優勢，但是必須要注意提高電泵的可靠性和壽命，尤其要改善混凝土攪拌樓的外觀質量，要給用戶一種美的感覺，以使國產的混凝土攪拌樓早日更多地打入國際市場。

90型混凝土攪拌樓,砼拌合樓清洗應注意以下事項：

隨著我國這幾年的發展，舊城改造以及其他方面的發展，道路、橋梁、房屋等的建設正在快速發展，混凝土作為工程建設中重要的材料，混凝土攪拌樓是各種建筑工地的攪拌設備。相對于架橋機、起重機來說，攪拌機的維修保養相對是比較容易的，但是也不容忽視，或許一個小小的細節就會直接影響混凝土攪拌站的使用，如：混凝土攪拌站的清洗。

　　對90型混凝土攪拌樓，混凝土攪拌站進行清洗時應注意以下事項：

　　第一、定期進行保養規程所規定項目的維護、保養作業，如清洗、潤滑、加油等.

　　第二、禁止用大錘敲打的方法清除積存在混凝土攪拌站筒內的混凝土，只能用鑿子清除。

　　第三、在嚴寒季節，工作完畢后應用水清洗攪拌機滾筒并將水泵、水箱、水管內積水放凈，以免水泵、水箱、水管等凍壞。

　　第四、混凝土攪拌樓開動前要先檢查各控制器是否良好，停工后用水和石子倒入攪拌筒內10~15分鐘進行清洗，再將水和石子清出。操作人員如須進入攪拌筒內清洗時，除切斷電源和卸下熔斷器外，并須鎖好開關箱。

90型商品混凝土攪拌樓是由攪拌主機、物料稱量系統、物料輸送系統、物料儲存系統和控制系統等5大系統和其他附屬設施組成。

1.攪拌主機；攪拌主機按其攪拌方式分為強制式攪拌和自落式攪拌。強制式攪拌機是目前國內外攪拌站使用的主流，它可以攪拌流動性、半干硬性和干硬性等多種混凝土。自落式攪拌主機主要攪拌流動性混凝土，目前在攪拌站中很少使用。強制式攪拌機按結構形式分為主軸行星攪拌機、單臥軸攪拌機和雙臥軸攪拌機。而其中尤以雙臥軸強制式攪拌機的綜合使用性能好。

2.物料稱量系統；物料稱量系統是影響混凝土質量和混凝土生產成本的關鍵部件，主要分為骨料稱量、粉料稱量和液體稱量三部分。一般情況下，每小時20立方米以下的攪拌站采用疊加稱量方式，即骨料（砂、石）用一把秤，水泥和粉煤灰用一把秤，水和液體外加劑分別稱量，然后將液體外加劑投放到水稱斗內預先混合。而在每小時50立方米以上的攪拌站中，多采用各稱物料獨立稱量的方式，所有稱量都采用電子秤及微機控制。骨料稱量精度≤2%，水泥、粉料、水及外加劑的稱量精度均達到≤1%.

3.物料輸送系統；物料輸送由三個部分組成。骨料輸送；目前攪拌站輸送有料斗輸送和皮帶輸送兩種方式。料斗提升的優點是占地面積小、結構簡單。皮帶輸送的優點是輸送距離大、效率高、故障率低。皮帶輸送主要適用于有骨料暫存?zhèn)}的攪拌站，從而提高攪拌站的生產率。粉料輸送；混凝土可用的粉料主要是水泥、粉煤灰和礦粉。目前普遍采用的粉料輸送方式是螺旋輸送機輸送，大型攪拌樓有采用氣動輸送和刮板輸送的。螺旋輸送的優點是結構簡單、成本低、使用可靠。液體輸送主要指水和液體外加劑，它們是分別由水泵輸送的。

4.物料儲存系統；混凝土可用的物料儲存方式基本相同。骨料露天堆放（也有城市大型商品混凝土攪拌站用封閉料倉）；粉料用全封閉鋼結構筒倉儲存；外加劑用鋼結構容器儲存。

5.控制系統；攪拌站的控制系統是整套設備的中樞神經?？刂葡到y(tǒng)根據用戶不同要求和攪拌站的大小而有不同的功能和配制，一般情況下施工現場可用的小型攪拌站控制系統簡單一些，而大型攪拌站的系統相對復雜一些。
